名稱

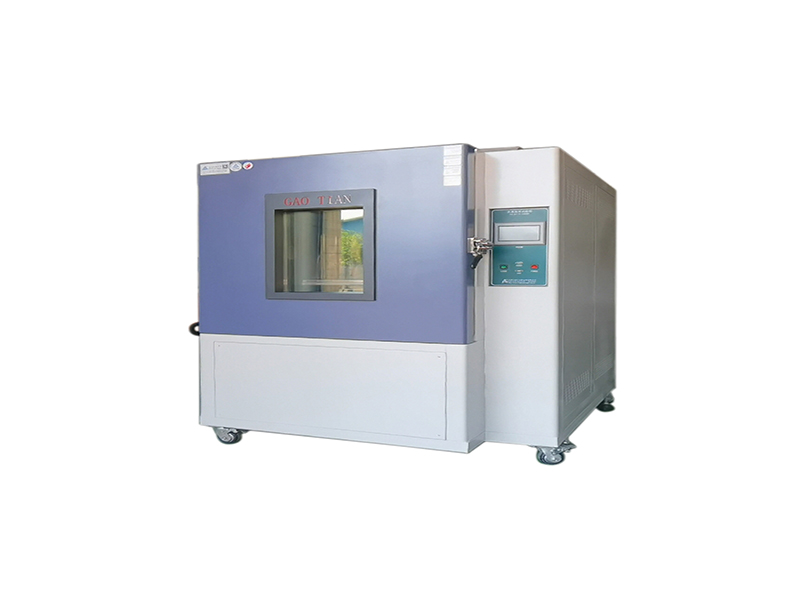

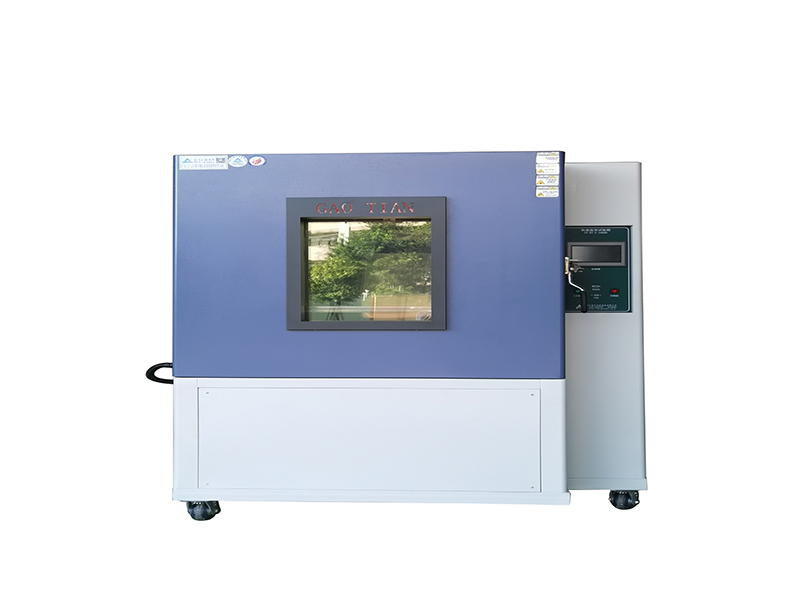

快速溫變試驗箱（線性5℃/min）

型號

GT-KT-S-1000D

數量

1臺

描述用途及應用行業

快速溫變?cè)囼?yàn)箱是以用戶滿意為宗旨，以產品質優耐用為目的，積累多年豐富生產制造經驗，廣泛吸收用戶意見，經多次技術改進之優良產品。選用之零部件可靠性高，質量?jī)?yōu)良，能保證各式產品性能的可靠度、穩定度和精確度，故用戶可放心使用。

應用行業：

LED電子行業、光電、半導體產業、電子相關零件產業、家用電器、電子禮品、文具禮品汽車零件業及計算機相關產業等。

產品介紹：

仿真產業界零件、主要配件、半成品，如：電子零件、汽車零件、筆記本計算機等…在氣候環境溫度組合條件下(高低溫操作，儲存、溫度循環、高溫、低溫、結露試驗等)，檢測產品本身的適應能力與特性是否改變及可靠度及溫度環境測試

符合國際性規范之要求(IEC、JIS、GB、MIL…)以達到國際間量測程序一致性(含測試步驟、條件、方法)避免認知不同，并縮小量測不確定的因素范圍發生。

平衡調溫控制系統（BTHC）,以P.I.D.方式控制SSR,使系統之加熱量等于熱濕損耗量,故能長期穩定使用溫度控制精確，升降溫速度快速、平穩、均勻，為使用者節約寶貴時間。

視野寬廣的觀測窗：長方形觀測窗，采用LED排燈保持箱內明亮，且利用發熱體內嵌式玻璃，無須雨刷除霧，隨時保持清晰的觀測試驗箱內的狀況。

特點

完美造型設計 高質感外觀  設備噪音小 操作簡單 安全可靠

實驗設備禁止事項

1.易燃、易爆、易揮發性物質試樣進行試驗或儲存

2.腐蝕性物質試樣進行試驗或儲存

3.生物試樣的試驗或儲存

4.強電磁發射源試樣的試驗或儲存

快速溫變試驗箱執行標準與試驗方法

1.GB10589-2008 低溫試驗箱技術條件

2.GB10592-2008 高低溫試驗箱技術條件

3.GB11158-2008 高溫試驗箱技術條件

4.GB/T2423.1-2008  試驗A：低溫試驗方法

5.GB/T2423.2-2008 試驗B：高溫試驗方法

6.GJB150A-2009  高低溫試驗箱技術條件

內箱尺寸

（寬*深*高）W1000mm*D1000mm*H1000mm

箱內容積

1000L

溫度范圍

-50℃ ~ +150℃

線性范圍

升降溫速率

平均 5℃/min  線性空載

控制穩定度

溫度≤0.5℃

分布均勻度

  溫度±2.0℃

溫度極限

最高溫度 +150℃；最低溫度 -50℃

箱體結構形式簡介

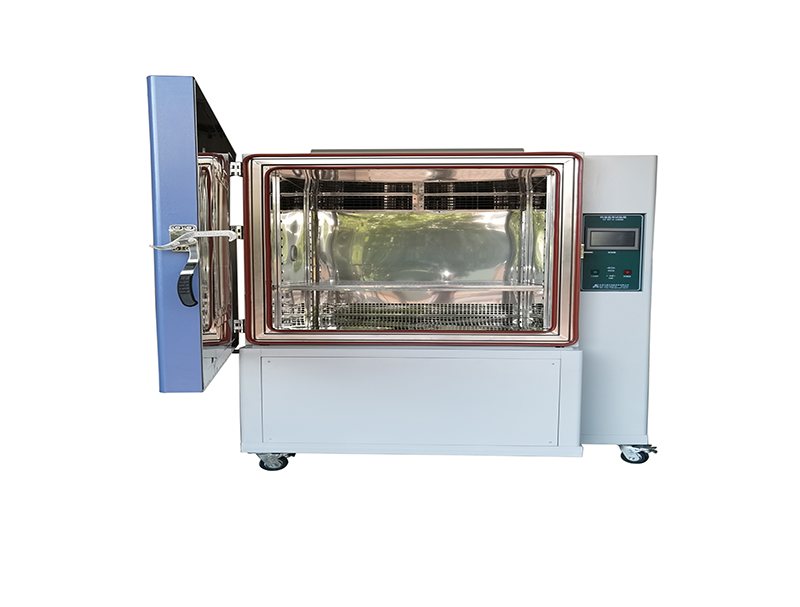

整體分為，試驗室、電控柜、機倉三個組合而成：左側上方為試驗室，由保溫層試驗室內膽組成，向左單開門型式出入；電控柜位于右側，面板主要由溫度控制儀、開關按扭、故障保護指示燈組合而成；機倉置于試驗室下方，由過濾器、電磁閥、線路部分、壓縮機等配件組成。

外殼材質

噴塑處理

內箱材質

SUS#304不銹鋼板

保溫材質

聚氨酯硬質發泡

迫緊

硅膠發泡迫緊1條

置物架

箱體內設有高度可調之不銹鋼置物架   2個

加熱器

采用臺灣進口不銹鋼鰭片式散熱管形加熱管

運風機

馬達

不銹鋼加長軸心

多翼式扇葉鋁合金風輪

特殊可調百頁送風循環系統

箱門

單門, 雙層門，嵌入式無反作用平面把手

三層真空玻璃加大窗口

電熱自動除霧, 內裝照明燈管

腳架

機身底部裝設聚氨脂活動萬向車輪      4個

冷凍系統特點

多段自動負載容量調整技術

壓縮機  ~  采用美國“艾默生”渦旋式壓縮機/“德國”比澤爾半封閉壓縮機

冷凝器  ~  鰭片式附臺制散熱風機

蒸發器  ~  鰭片式多段自動負載容量調整

膨脹閥  ~  歐美進口組件

冷  媒  ~  美國霍尼韋爾環保型冷凍雪種,

附  件  ~  干燥劑, 油分離器, 雪種窗口等………

控制方式

進口觸摸屏控制器，平衡調溫控制系統(BTHC)，以P.I.D.方式控制SSR，使系統之加熱量等于熱損耗量，故能長期穩定的使用。

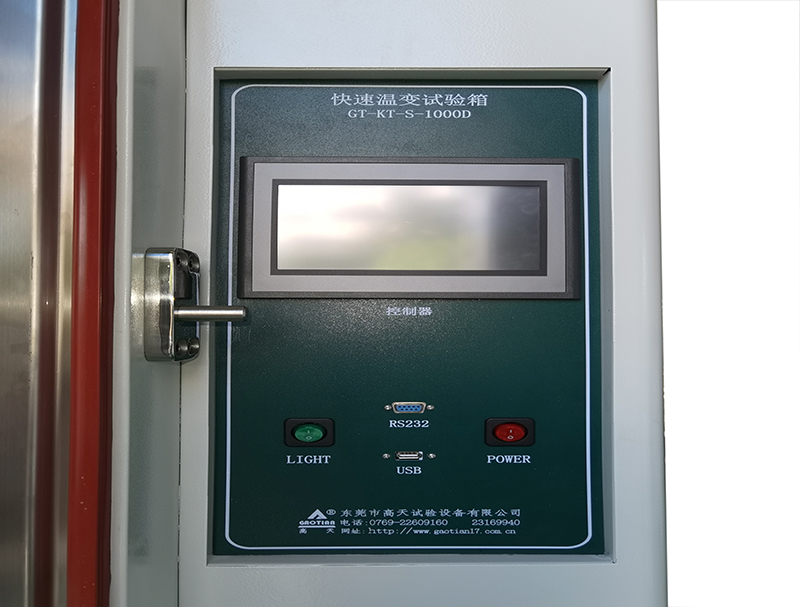

控制器特點

可程式控制器

液晶、彩屏顯示

觸控式瑩幕直接按鍵型

溫度同時可程控器

中英文顯示

高對比附可調背光功能之大型LCD液晶顯示控制器。

控制器規格

精度:溫度±0.5℃

分辨率:0.01℃

具有上下限待機及警報功能

溫度入力信號選擇PT 100Ω×1（干球）

9組P.I.D控制參數設定,P.I.D自動演算

干球自動校正

畫面顯示功能

采畫面對談式,無須按鍵輸入, 屏幕直接觸摸選項

溫度設定（SV）與實際（PV）值直接顯示

可顯示目前執行程序號碼,段次,剩余時間及循環次數

運轉累計時間功能

溫度程序設定值以圖形曲線顯示,具實時顯示程序曲線執行功能

具單獨程序編輯畫面,每頁最少可輸入5個段次溫度及時間

中英文可任意切換。

故障提示畫面顯示。

屏幕可作背光調整

屏幕顯示保護功能可作定時，TIMER或手動關閉設定.

程序容量及控制功能

可使用的程序組:最大120個PATTEN

可使用的記憶容量:共1200 SEGMENTS

可重復執行命令:每一個命令可達999次

程序之制作采對談式,具有編輯、清除、插入等功能

SEGMENTS時間設定0～99Hour59Min

具有斷電程序記憶,復電后自動啟動并接續執行程序功能

程序執行時可實時顯示圖形曲線

具有預約啟動及關機功能

具有日期,時間調整功能

按鍵及畫面鎖定（LOCK）功能

保護裝置

1.過零點閘流體功率控制器

2.加熱空焚保護開關

3.壓縮機超壓保護開關

4.壓縮機過載過流保護開關

5.缺相保護開關

6.無熔絲過載保護器

使用電壓

380V±10%  50HZ

允許使用環境

0 ~ 30℃

性能保證環境

5 ~ 25℃

螺紋蓋

機身左側 ?50mm 測試孔連螺紋蓋       1套

不織布

標準測試用不織布                    5片

規格書

訂貨時提供一份

      說明書

設備說明書一份
