產品說明
GT-ZK-64精密真空烤箱產品方案
箱 體 規 格 | 1、內尺寸：400(寬)×400(深)×400(高)mm；（單箱式） 2、外尺寸約：700(寬)×630(深)×1320(高)mm+110輪高,以實物為準； 3、箱體結構：整機結構為一體式； 4、真空泵安裝：真空泵安裝于機器下部； 5、隔層：內分二層，配不銹鋼網板二塊； 6、面板安裝：控制面板安裝于機臺下方(如圖)； 7、開門方式：?jiǎn)伍T由右至左開啟； 8、可視窗：門上帶可視窗，規格W200*H250mm； 9、內材質為：304#不銹鋼板，厚3.0mm，內箱加強處理，抽真空不變形； 10、外材質為：冷軋鋼板,厚1.0mm,粉體烤漆處理(米白色)； 11、保溫材質為：耐高溫巖棉，保溫效果好； 12、安裝帶剎車活動腳輪，可任意推動； |
控 溫 系 統 | 1、溫度控制為PID數顯儀表（臺灣臺松儀表EM705），單點式控溫，可自動演算，PV/SV同時顯示，按鍵設定； 2、定時器設定:1秒－9999時（可選擇設定小時、分鐘、秒）溫到計時，時間到停止加熱，同時報警提示； 3、感溫線（K）型； 4、輸出為3-32V； 5、電流控制器為：PID+SSR固態繼電器； 6、加熱方式：采用三面加熱的熱輻射的方式；（內箱外壁左、右、底三面） 7、發熱材料為：不銹鋼高溫加熱管； 8、溫度范圍：常溫+20-250℃之間； 9、控制精度：±0.5℃; 10、顯示精度：0.1℃； 11、溫度過沖：≤3℃； 12、箱內溫度偏差分布：±5.0℃.(無真空下,空箱測試) |
密 封 及 真 空 顯 示 | 1、機臺門口采用高密度性的硅膠條進行密封； 2、采用松下數顯式真空表來顯示箱內的相對真空度；
真空表 3、真空控制方式為：自動控制式，啟動抽真空達設定真空度時自動停止，低于下限時自動啟動，以此循環工作，來保持箱內真空度恒壓； 4、泄壓方式：烘烤、試驗或是中途取放產品時，啟動電磁泄壓； 5、機臺真空度范圍：0至-100.0KPa，地區不同顯示真空度不同； 6、真空泄漏率：約1.0KPa每小時； 7、使用真空度：0至-100.0KPa； 8、最高真空度控制偏差：±0.2KPa； 9、抽真空氣體溫度條件：在抽真空前確定箱內溫度低于80度以內，防止空氣溫度過高容易損壞真空泵； 10、真空泵開啟時間要求：在對箱子抽真空時，真空泵一次啟動時間不能超過20分鐘，泵體冷卻后可再次工作； 11、真空泵配置：XD-20直連式真空泵，電機功率220V/990W；
真空泵 |
機 器 電 源 | 1、電壓 220V 2、電流 25A 3、總功率 5.5KW |

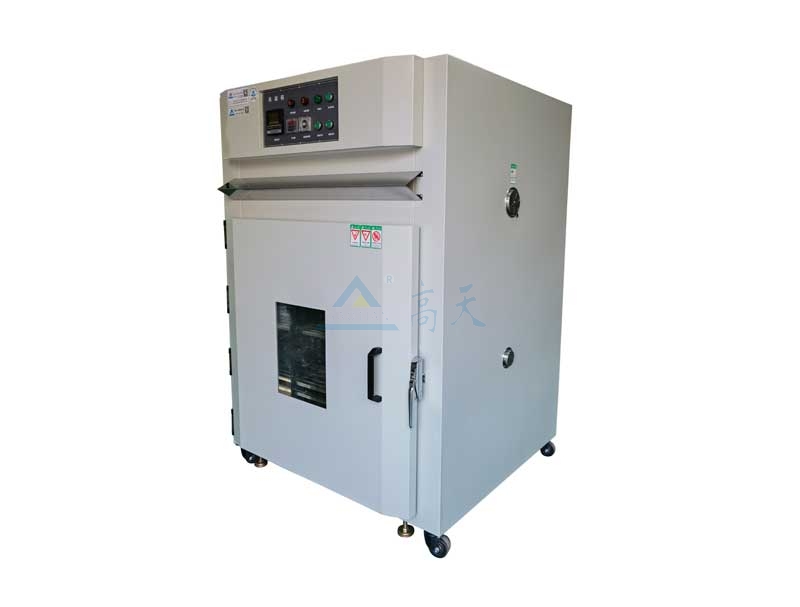

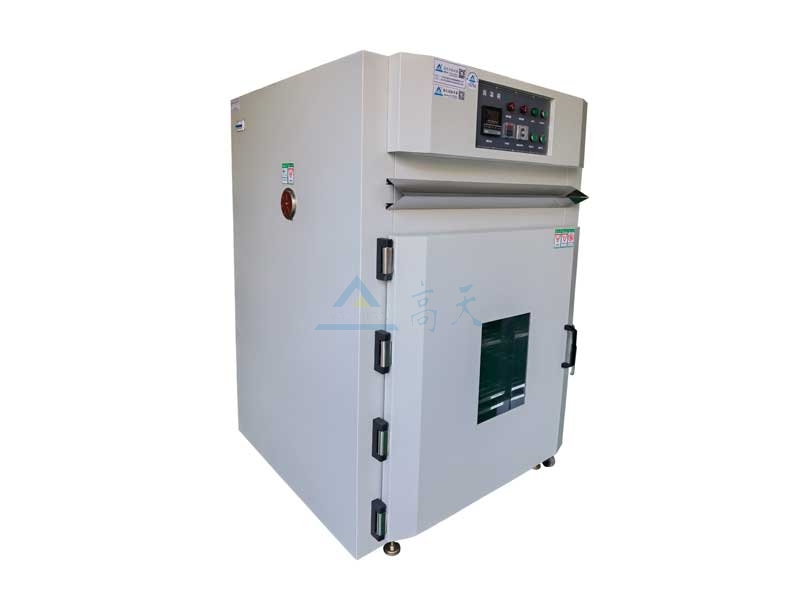

機 器 參 考 圖 片 |
|
